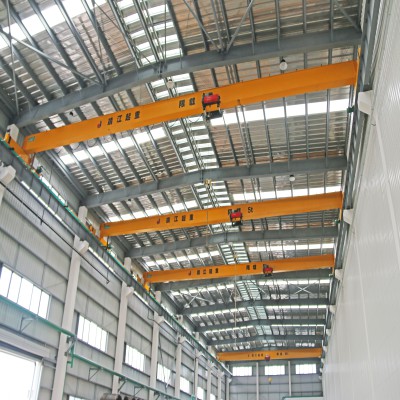

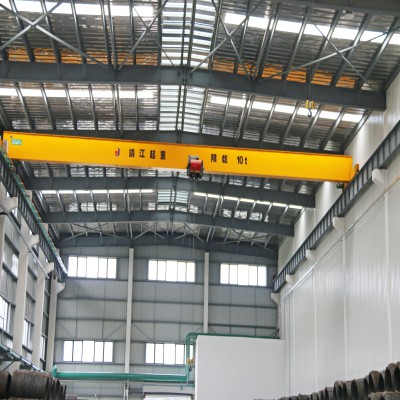

歐式起重機的組成結構

歐式起重機是由橋架、小車、起重機運行機構和電器設備四大部分組成。起升機構、小車運行機構和起重機運行機構是起重機體三個工作機構,各機構設備有單獨的電動機,進行各自的驅動。

金屬結構包括橋架、小車架和操縱室。橋架是由兩根箱形主梁、兩根箱形端梁和主梁兩側面的走臺所組成。在主梁的上蓋板上鋪設軌道,供小車行走之用。與主梁連接的一側走臺上安裝起重機的運行機構。另一側走臺安裝小車導電的滑線架。走臺的外側都用欄桿。以保障檢修人員的安全。

主梁與端梁進行剛性聯接,兩根端梁的中部是用螺栓連接起來的可拆件。這樣,整個橋架可以拆開成兩半來進行運輸和安裝。小車架是用鋼板焊接而成，上面裝有起升機構和小車運行機構。操縱室懸裝在橋架下面，室內裝有起重機的電氣控制設備，主要是供駕駛人員操縱之用。

小車由小車架、起升機構、運行機構等組成，小車架不允許分段；小車上有檢修空間，方便維修。

起升機構由電機、減速機、制動器、聯軸器、傳動軸、卷筒組、定滑輪組、吊鉤組、鋼絲繩等組成。

大車運行機構由電動機、制動器、減速器、車輪、角型軸承箱、補償軸、齒輪聯軸節組成。
